Przewody pneumatyczne PU — wymiary, ciśnienie i warunki pracy

Przewód poliuretanowy do pneumatyki wybiera się nie tylko według koloru i średnicy. Musi współpracować ze złączem, przenosić wymagany przepływ i odpowiadać warunkom otoczenia. Oznaczenie PU mówi o grupie materiału, lecz nie wyznacza jednej wspólnej odporności chemicznej, temperatury ani ciśnienia dla wszystkich przewodów.

Średnica zewnętrzna, wewnętrzna i grubość ścianki

Wymiary zapisuj razem z opisem. W kalibrowanym przewodzie średnica zewnętrzna ma znaczenie przy współpracy ze złączem wtykowym. Średnica wewnętrzna opisuje światło przewodu i jest istotna dla przepływu. Z kolei grubość ścianki wynika z obu wymiarów. Sam zapis „przewód 8” pozostawia więc zbyt wiele niewiadomych.

Przy wymianie odczytaj nadruk, sprawdź dokument zakupu i porównaj wymiary z kartą producenta. Zużyty lub odkształcony odcinek może utrudniać pomiar. Nie utożsamiaj średnicy przewodu z wymiarem gwintu złączki. Przykładowe złącza wtykowe RQS trzeba rozpoznać po stronie przewodu oraz po stronie przyłącza.

Ciśnienie zawsze razem z temperaturą

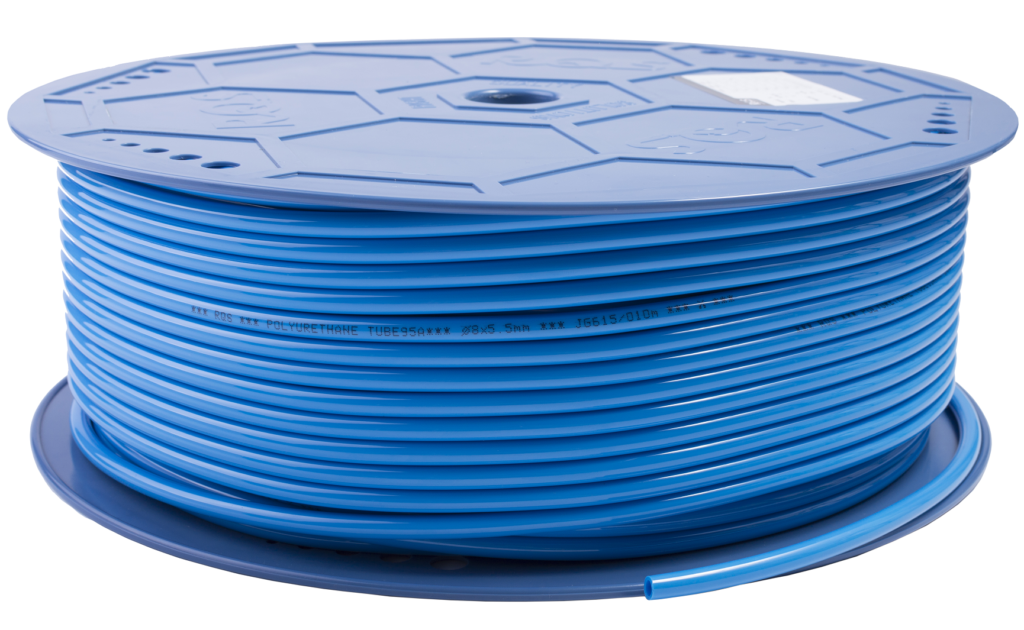

Jeżeli karta podaje ciśnienie przy konkretnej temperaturze, zachowaj ten warunek w porównaniu. Dla RQS PU95 tabela określa osobne ciśnienia przy +23°C zależnie od rozmiaru oraz osobno zakres temperatury roboczej. Nie wynika z tego jedna wartość dopuszczalna dla całej rodziny w każdych warunkach. Nie łącz również dopuszczalnego ciśnienia pracy przewodu z limitem złączki bez sprawdzenia obu elementów.

W pobliżu gorących części ważna jest temperatura rzeczywiście oddziałująca na przewód, nie tylko wskazanie w hali. Przy kontakcie z cieczą, olejem lub środkiem czyszczącym sprawdź zgodność konkretnego materiału. Deklaracja zastosowania do sprężonego powietrza nie jest jednocześnie dopuszczeniem do paliwa, tlenu czy instalacji spożywczej.

Trasa przewodu i ruch maszyny

Przy oględzinach zanotuj także, czy odcinek pracuje nieruchomo, czy jest wielokrotnie zginany. Przewód prowadzący do ruchomej części wymaga oceny w jej skrajnych położeniach. To informacja o zastosowaniu, której nie zastępuje fotografia zwiniętej rolki.

Zbyt ciasne łuki, kontakt z ostrą krawędzią i naprężenie przy złączce zmieniają warunki pracy. Przed zamówieniem sprawdź przebieg trasy, potrzebną długość oraz dane producenta dotyczące gięcia. Nie przyjmuj jednego minimalnego promienia dla wszystkich średnic. W ruchomym układzie należy ponadto potwierdzić, czy dana wersja jest przeznaczona do takiego sposobu eksploatacji.

Jeśli przewód zasila napęd, wymagania przepływu porównaj z dokumentacją siłownika i zaworu. Większy przewód nie usunie automatycznie ograniczenia innego elementu. Pomocne jest rozdzielenie funkcji opisane w poradniku o przygotowaniu sprężonego powietrza.

Jak przygotować komplet danych?

Zapisz producenta, serię, oba wymiary, medium, ciśnienie i temperaturę oraz charakter ruchu. Dodaj zdjęcie nadruku i istniejących połączeń. Gdy końcówka jest rozłączna, rozpoznaj także profil szybkozłącza. Wtedy porównanie z ofertą węży, przewodów i zwijadeł dotyczy rzeczywistych warunków, a nie samego wyglądu. Rozłączenie układu powinno odbywać się zgodnie z instrukcją, po bezpiecznym usunięciu ciśnienia.

Źródło parametrów przykładu: dokumentacja RQS PU95 w serwisie RECTUS oraz dołączona karta z tabelą wymiarów.
