Jak zidentyfikować siłownik pneumatyczny przed wymianą?

Siłownik pneumatyczny najłatwiej rozpoznać po pełnym kodzie, ale przy wymianie warto sprawdzić również jego funkcję i sposób zabudowy. Dwa napędy o tej samej średnicy tłoka oraz skoku nie muszą mieć tych samych mocowań, przyłączy ani wyposażenia. Dobrze przygotowana identyfikacja pozwala porównać konkretną część z dokumentacją, zanim zostanie wybrany zamiennik.

Najpierw oznaczenie i rodzaj napędu

Zrób czytelne zdjęcie etykiety oraz całego siłownika z obu stron. Zachowaj wszystkie litery i końcówki kodu. Mogą rozróżniać wykonanie, którego nie widać na pierwszym zdjęciu. Oddziel nazwę producenta od symbolu rodziny i kodu danego wariantu; skrócona nazwa z dokumentu zakupu bywa niewystarczająca.

Ustal, czy chodzi o siłownik tłoczyskowy, beztłoczyskowy, kompaktowy czy element z dodatkowym prowadzeniem. Sprawdź też, czy ruch w obu kierunkach realizuje sprężone powietrze, czy w jednym kierunku działa sprężyna. Takie informacje porządkują wyszukiwanie w katalogu elementów wykonawczych i ograniczają porównywanie różnych konstrukcji.

Średnica i skok to dopiero początek

Wymiary zapisuj z jednostkami i odniesieniem do rysunku. Skok oznacza drogę roboczą, a nie całkowitą długość korpusu. Przy zabudowie liczą się również odległości między punktami mocowania oraz miejsce potrzebne do ruchu. Poniższa lista pomaga zebrać dane bez dopisywania niepewnych parametrów.

Co daje informacja o standardzie?

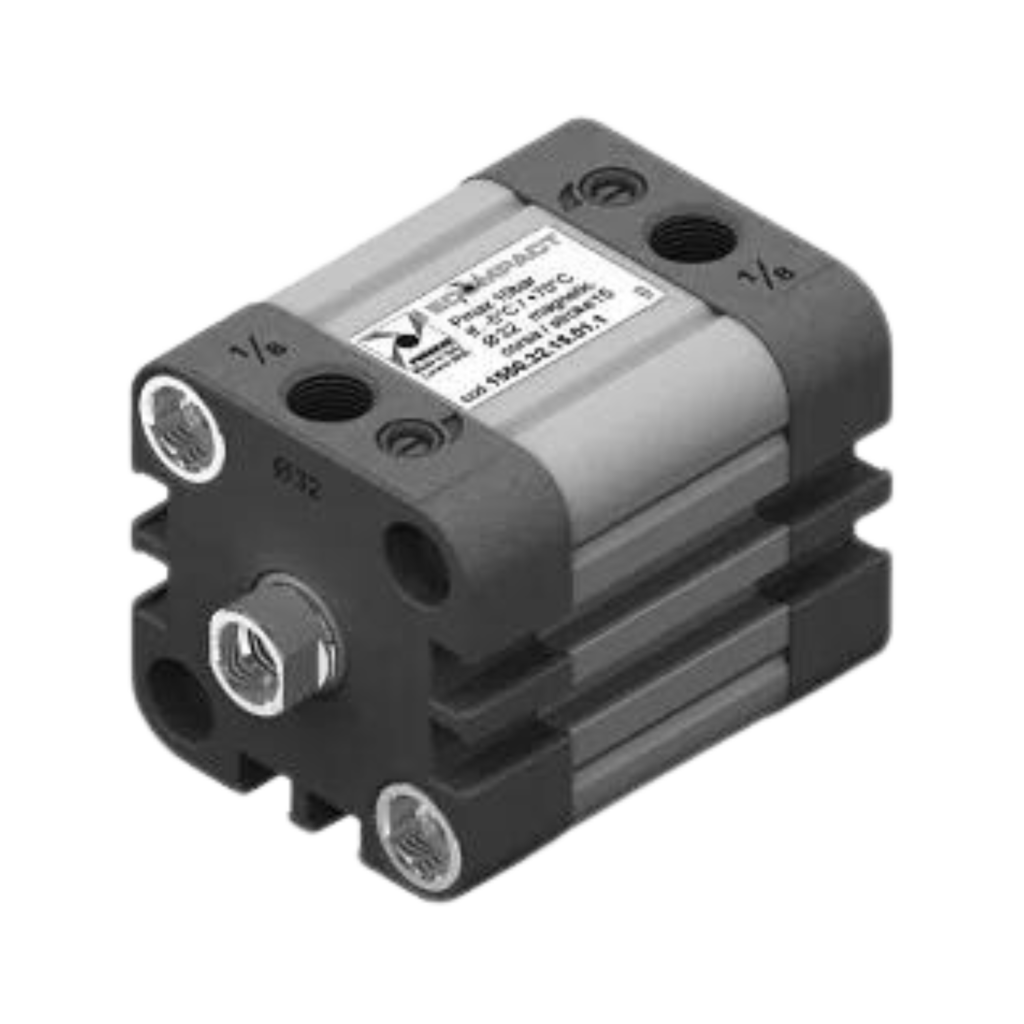

Standard wymiarowy pomaga zawęzić porównanie, lecz nie zastępuje pełnej identyfikacji. Przykładowo ECOMPACT 1540/1550 jest opisany jako rodzina zgodna z ISO 21287. Dokumentacja rozróżnia wersję standardową i wykonanie z regulowaną amortyzacją. Tych informacji nie należy łączyć w jeden domyślny wariant.

Z kolei karta mikrosiłowników Pneumax 1213 wprost wskazuje, że przedstawione wykonania nie podlegają jednemu standardowi. To dobry powód, aby nie przypisywać normy na podstawie małego rozmiaru albo marki. W rodzinie beztłoczyskowej 1605 znaczenie ma także wariant prowadzenia. Wymiar lub zakres podany dla jednej wersji nie opisuje automatycznie pozostałych.

Sprawdź warunki pracy całego układu

Przygotuj informacje o dostępnym ciśnieniu, temperaturze, obciążeniu, kierunku ruchu i wymaganej częstotliwości pracy. Zanotuj, co urządzenie ma robić po zaniku sterowania lub zasilania. Nie oceniaj zachowania awaryjnego wyłącznie po wyglądzie siłownika: jest ono związane z konstrukcją całego układu.

Współpracujący rozdzielacz można rozpoznać z pomocą poradnika o zaworach 3/2, 5/2 i 5/3. Wymagania dotyczące powietrza warto zestawić z opisem filtra, regulatora i smarownicy. To powiązane zagadnienia, ale nie zgoda na zmianę konfiguracji maszyny bez jej dokumentacji.

Jak przygotować zapytanie o konkretny siłownik?

Wyślij pełny kod, zdjęcia, rysunek z wymiarami i opis zastosowania. Oddziel dane odczytane z oznaczeń od przypuszczeń. Jeżeli szukasz zamiennika, napisz, które elementy zabudowy muszą pozostać bez zmian. Tak przygotowane informacje możesz przekazać przez kontakt z MAGMET; dostępność i właściwe wykonanie wymagają osobnego potwierdzenia.

Podstawa przykładów: karty rodzin Pneumax udostępnione przez RECTUS — ECOMPACT, 1213 oraz 1605. Nie są one potwierdzeniem zamienności dowolnych dwóch siłowników.
