Filtr, regulator i smarownica — przygotowanie sprężonego powietrza

Filtr, regulator i smarownica pełnią trzy różne funkcje. Zestaw FRL łączy je w jednym układzie, lecz nie oznacza, że każda maszyna potrzebuje wszystkich trzech elementów. Dobór zacznij od wymagań odbiornika dotyczących czystości powietrza, ciśnienia oraz smarowania. Dopiero później porównuj wielkość korpusu, przyłącza i dostępne wykonania.

Trzy funkcje, trzy osobne wymagania

Filtr zatrzymuje zanieczyszczenia przewidziane dla danego wkładu i konstrukcji. Regulator służy do ustawienia ciśnienia po swojej stronie wyjściowej w określonym zakresie pracy. Smarownica, nazywana również dozownikiem oleju, wprowadza olej do strumienia powietrza. Nie zastępuje osuszacza, a filtr standardowy nie jest automatycznie filtrem usuwającym każdą postać oleju.

FR, FRL czy osobne moduły?

Przed rozbudową sprawdź, które funkcje instalacja już realizuje centralnie, a które są potrzebne bezpośrednio przy odbiorniku. Pomocny jest schemat z zaznaczonym punktem zasilania i rozgałęzieniami. Pozwala odróżnić potrzebę wymiany części od zmiany koncepcji przygotowania powietrza dla całej maszyny.

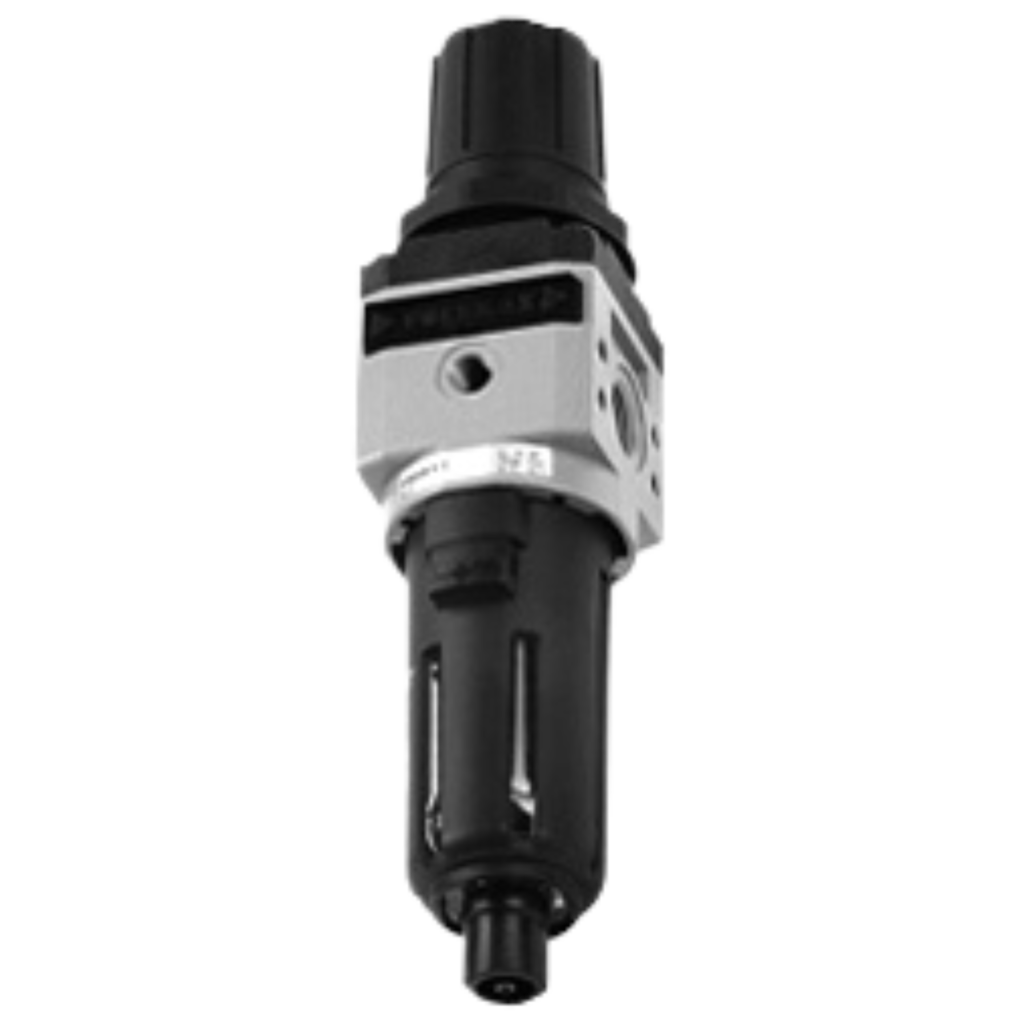

Gdy potrzebne są filtracja i regulacja, punktem wyjścia może być filtro-regulator. Przykładem są filtro-regulatory Pneumax 1700. Jeśli odbiornik wymaga dodatkowego smarowania, osobną możliwością jest zestaw filtr–regulator–dozownik oleju tej serii. Nie wybieraj większego kompletu wyłącznie dlatego, że zawiera więcej funkcji.

W istniejącej instalacji sprawdź również, które gałęzie powinny pozostać bezolejowe. Wymaganie jednego narzędzia nie może być automatycznie przeniesione na wszystkie odbiorniki. Zmianę sposobu smarowania należy uzgodnić z dokumentacją maszyny i urządzeń pneumatycznych, a nie opierać na zwyczaju stosowanym na innym stanowisku.

Ten sam gwint nie oznacza takiego samego przepływu

Porównuj przepływy podane przy tych samych warunkach pomiaru. Liczą się ciśnienie zasilania, dopuszczalny spadek i wymagany przepływ odbiornika. Krótkie przyłącze o dużym wymiarze nie skompensuje ograniczenia wewnątrz zbyt małego elementu. Sprawdź też miejsce na zbiornik filtra, obsługę spustu oraz wymianę wkładu.

W ofercie przygotowania sprężonego powietrza występują różne serie i materiały. Nawet w jednej rodzinie spust kondensatu może zmienić dopuszczalne ciśnienie. Dokumentacja 1700 rozróżnia limit standardowy i niższy limit wersji z automatycznym spustem. Dlatego do porównania potrzebny jest pełny kod, a nie tylko nazwa serii.

Ustawienie ciśnienia a stan pracującej instalacji

Odczyt przy zatrzymanej maszynie nie opisuje jeszcze zachowania podczas cyklu. W ocenie uwzględnij zapotrzebowanie przy równoczesnej pracy odbiorników oraz warunki doprowadzenia powietrza. Jeśli rozpoznajesz napęd, uporządkuj najpierw dane siłownika. Gdy problem dotyczy wskazania, przyda się poradnik o zakresie i warunkach pracy manometru.

Przed zakupem zapisz medium, pełny symbol, wymagany zakres regulacji, warunki przepływu i sposób odprowadzania kondensatu. Ustal też wymagania konserwacji. Obsługa i wymiana części wymagają bezpiecznego odłączenia oraz rozładowania ciśnienia zgodnie z instrukcją układu; ten przegląd funkcji nie zastępuje procedury serwisowej producenta.

Dokumentacja: Pneumax 1700 — filtro-regulatory oraz zestawy FRL 1700, karty w serwisie RECTUS.
