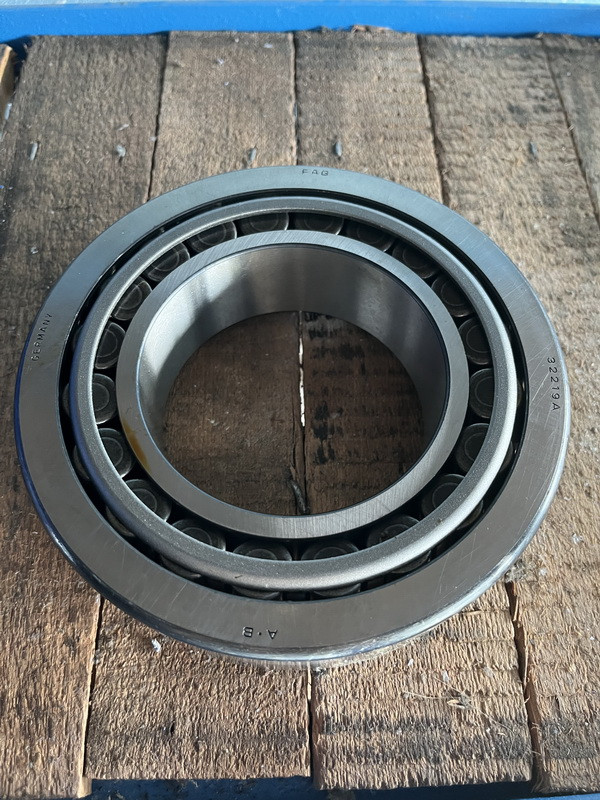

FAG 32219-A to łożysko stożkowe o wymiarach 95 × 170 × 45,5 mm. Konstrukcja z wałeczkami stożkowymi służy do przenoszenia obciążeń promieniowych oraz osiowych w jednym kierunku. Jest stosowana w ułożyskowaniach, w których obok podparcia wału potrzebne jest jego prowadzenie osiowe.
Konstrukcja stożkowa
Pierścień zewnętrzny można montować oddzielnie od zespołu pierścienia wewnętrznego z wałeczkami i koszykiem. Rozłączna budowa ułatwia osadzenie elementów na wale i w obudowie. Pojedyncze łożysko tego typu współpracuje z drugim łożyskiem przenoszącym siłę osiową w przeciwnym kierunku; ustawienie luzu lub napięcia wstępnego wynika z konstrukcji ułożyskowania.
Oznaczenie i wymiary
| Parametr | Wartość |
|---|---|
| Producent / marka | FAG |
| Symbol | 32219-A |
| Typ | Łożysko stożkowe |
| Średnica wewnętrzna d | 95 mm |
| Średnica zewnętrzna D | 170 mm |
| Szerokość całkowita T | 45,5 mm |
Inne typy znajdziesz w kategorii łożyska. Znaczenie pełnego symbolu i kolejność odczytu wymiarów wyjaśnia poradnik o oznaczeniach łożysk.
