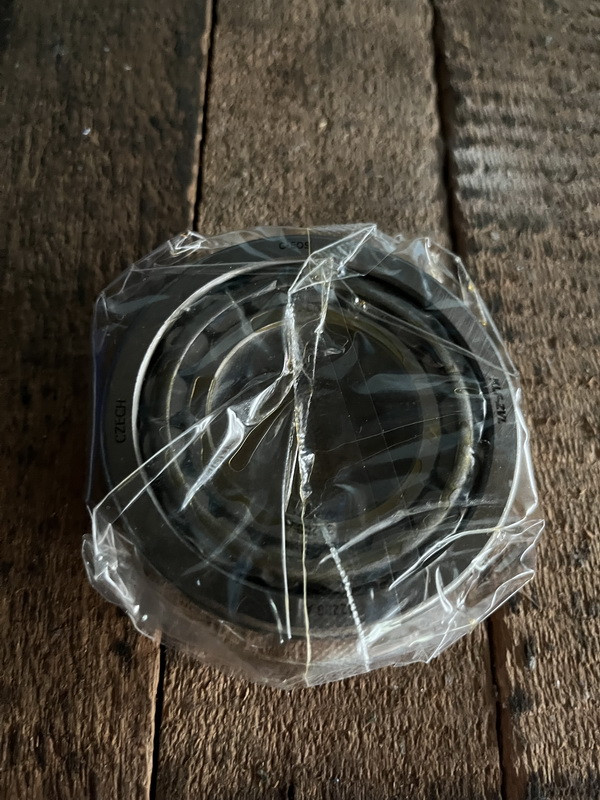

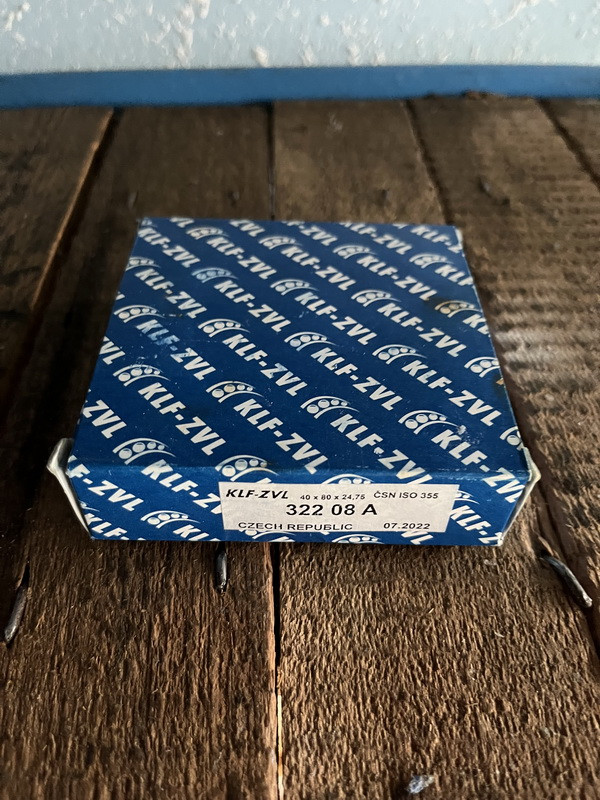

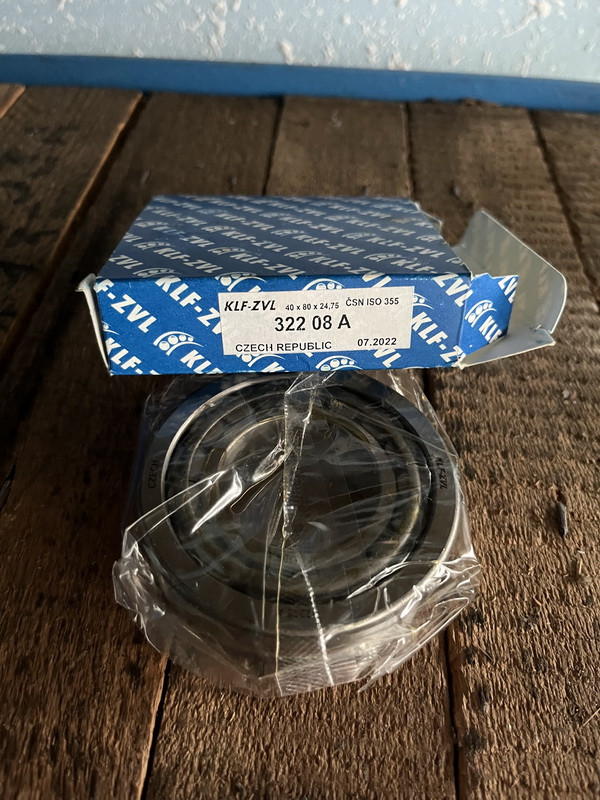

KLF-ZVL 32208 A to jednorzędowe łożysko stożkowe o wymiarach 40 × 80 × 24,75 mm. Przenosi obciążenia promieniowe oraz osiowe w jednym kierunku. Przeciwne ustawienie z drugim łożyskiem pozwala zbudować węzeł przenoszący siły osiowe w obu kierunkach.
Budowa dopasowana do osobnego montażu pierścieni
Pierścień zewnętrzny jest rozdzielny względem zespołu wałeczków, koszyka i pierścienia wewnętrznego. Ułatwia to montaż części na wale i w obudowie oraz ustawienie całego łożyskowania. Koszyk wykonano ze stali.
Wymiary 32208 A
| Oznaczenie | 32208 A |
|---|---|
| Średnica wewnętrzna d | 40 mm |
| Średnica zewnętrzna D | 80 mm |
| Szerokość całkowita T | 24,75 mm |
| Szerokość pierścienia wewnętrznego B | 23 mm |
| Szerokość pierścienia zewnętrznego C | 19 mm |
| Konstrukcja | Stożkowe, jednorzędowe |
| Koszyk | Stalowy |
Choć 32008 AX również ma otwór 40 mm, jego średnica zewnętrzna i szerokość są inne. Tych dwóch oznaczeń nie należy traktować jako zamiennych wyłącznie na podstawie średnicy wału. Różnicę między wymiarami d, D i T pokazuje poradnik jak mierzyć łożysko.
